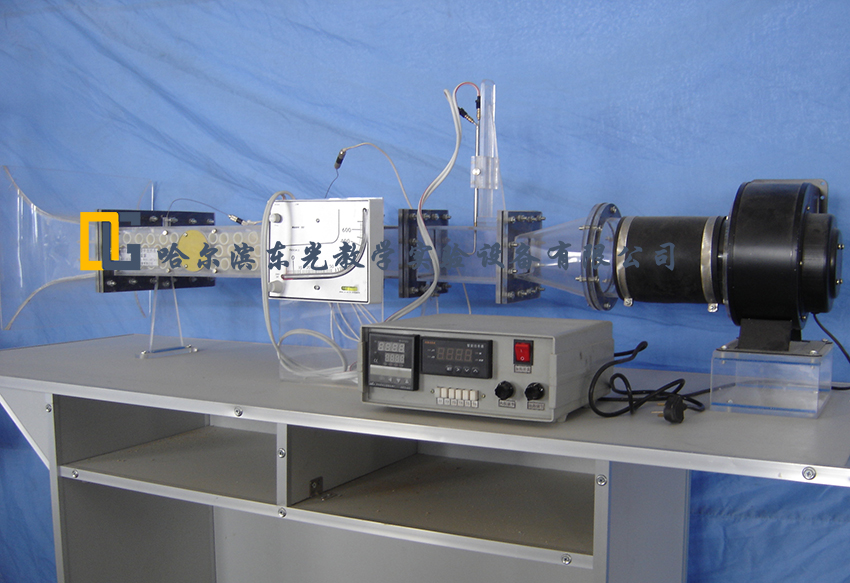

RQD-03 强迫对流管外放热系数测试实验台

16000.00
类型 热传导
规格 1600×500×1200(mm)
型号 RQD-03
马上咨询
产品详情

RQD-03   强迫对流管外放热系数测试实验台

实验功能
本实验是经过风量、温度的工况调节,测定空气横向流过发热管表面时的平均放热系数,并将实验数据整理成准则方程式,使学生了解对流放热的实验研究方法,学习测量风速、温度、热量的基本技能。

设备配件
•   离心风机:220V,350W;转速2800r/min
•   实验风道:透明有机玻璃材质,可分段拆装,并预留加长风道接口
•   实验段:两种实验段可替换,分别为实验单管段、叉排顺排段
•   电加热器:200W可调压、干烧型加热管
•   温度采集装置:采用K分度热电偶传感器时时采集温度,采集精度1%,通过数显仪表输出显示
•   仪表:多功能智能巡检仪表,即时温度、功率等数据显示,显示精度1%
•   风压测量:标准毕托管、倾斜式微压差计
•   电控箱体:喷涂铝架机箱,内置电子元器件与配线,设有安全保护断电装置
•   设备连接件:进口硅胶软管
•   实验桌台框架:不锈钢框架与台面,配有可移动与锁止脚轮

设备参数
1.电流:0~3A
2.加热范围:0~100℃
3.总功率:550W
        3.1加热端200W可调
        3.2风机:350W
4.风机
        4.1流速:0~30m/s
        4.2转速2800r/min
5.电源:单相/220V
6.外形尺寸:(台式)
1600×500×1200(mm)
