LYL-14 液体流线演示装置(油槽流线)
8000.00
规格 1000×500×1300(mm)
型号 LYL-14
马上咨询
产品参数
规格
1000×500×1300(mm)
型号
LYL-14
我知道了
产品详情

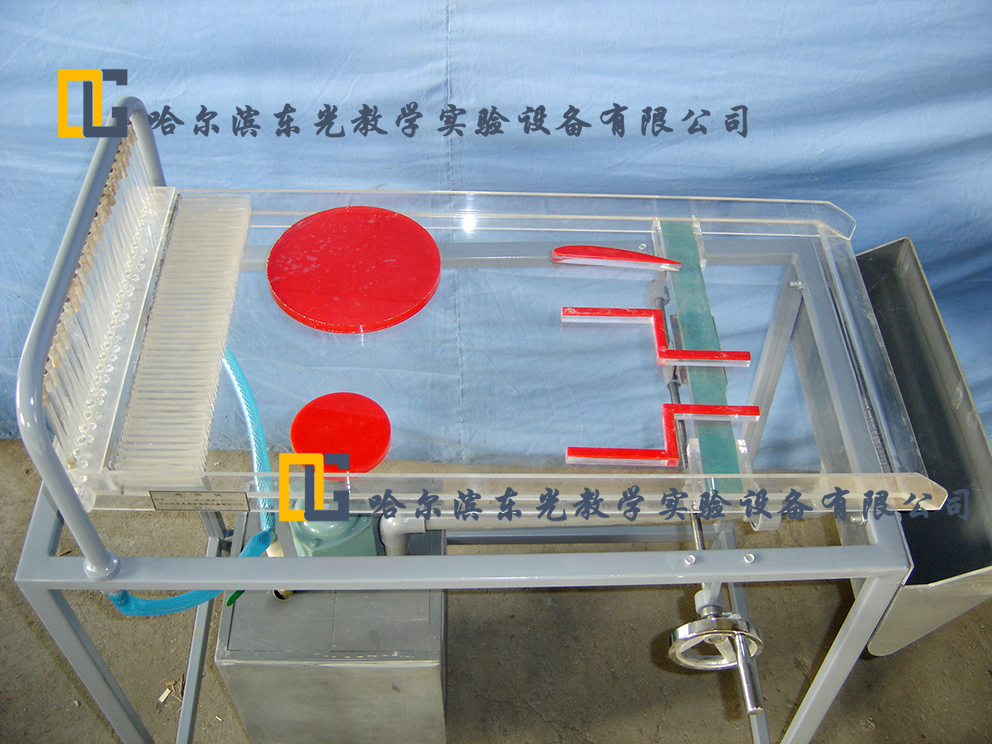

LYL-14   液体流线演示装置(油槽流线)

实验功能

用带有泡沫的变压器油加在油槽串经过导叶栅后形成许多平行的流线,以观察其绕经不同固体壁面的变化。液体流线仪是研究液流在模型试件出口和入口的流线变化,特别是当试件的突扩、突缩而发生流线的扭曲现象和旋涡、死区等。

设备配件

•   油盘板材采用透明有机玻璃制作,尺寸不小于350*800*100,表面平滑,出油口不返流设计,油盘附带照明状置,增强视觉观察效果
•   采用低噪潜入式小型油泵,配置进口硅胶供油管,出油栅管采用不锈钢材质制作
•   实验试件包括但不限于机翼型、圆柱体、突扩突缩及反向模型,材质为双色有机玻璃,便于区分试件与油盘,且试件为磁力吸附式,不会随角度与油浸的滑动移位
•   油盘可进行多角度调节,调节螺栓为不锈钢材质,附带水平尺1把
•   供油箱与回油盒、回油管路均采用UPVC材质,供油箱不小于25L容积
•   不锈钢实验台框架,可移动锁止设计

设备参数

1.   油泵
        1.1   电源220V
        1.2   功率90W
2.   运行温度0-40℃
3.电源:单相/220V,50Hz
4.外形尺寸:
1000×500×1300(mm)
