LBP-08 单变坡水槽实验台
15000.00
类型 流体力学
规格 2500×500×1600(mm)
型号 LBP-08
马上咨询
产品参数
类型
流体力学
规格
2500×500×1600(mm)
型号
LBP-08
我知道了
产品详情

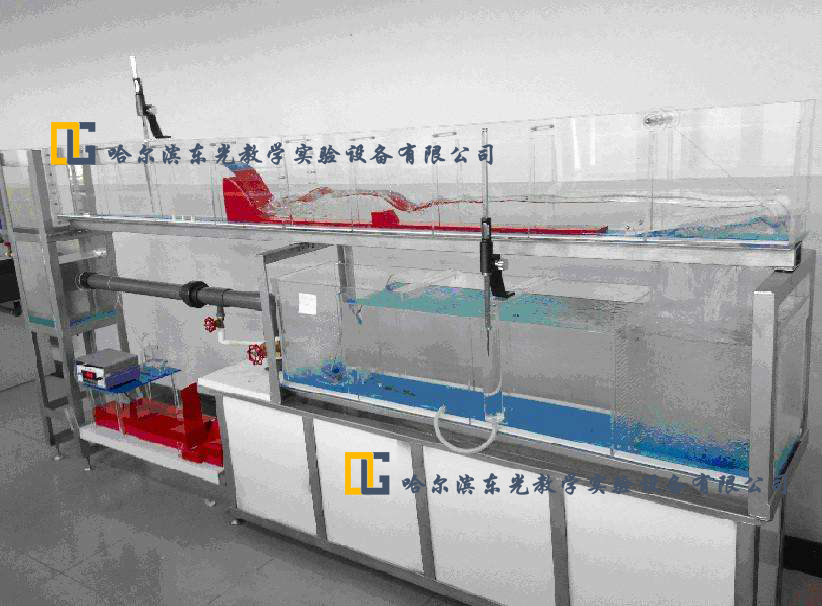

LBP-08   单变坡水槽实验台

实验功能

本实验装置可进行以下实验:演示明渠非均匀流中水跃,水面曲线等多种水力现象,并可进行部分定量测定实验。

设备配件

•   循环水泵:不锈钢材质,防腐离心式水泵,满足变坡水渠的满水运行状态
•   模拟水渠槽道采用10mm厚度透明有机玻璃制作,利用手动升降机构实现双段可调节坡度,方便改变实验渠道流动角度,全段采用内置变坡设计,避免开放式角度衔接的渗水漏水情况。全段包括:水源槽头及消能池、整流栅、直型槽道、泄水闸门、堰塞模拟(蓄水库)等。
•   配置水位测针、管道式玻璃转子流量计、水平标尺、测流速毕托管及可移动底座、U型压力计
•   堰体模型:宽顶堰、实用剖面堰等,有机玻璃材质,吸附式设计,保证在角度或流量过大时不发生位移
•   UPVC供水箱,全装置为自循环形式,框架采用304不锈钢材质,局部配有不锈钢台面

设备参数

1.   离心水泵
        1.1   功率550W
        1.2   扬程   8m
        1.3   流量   5m3/h
2.   全实验段
        2.1   透明有机玻璃
        2.2   主实验段不短于2m
        2.3   Qd=0-200ml/s
        2.4   Qmax=300ml/s
3.   测量部分
        3.1   流量计10m3/h
        3.2   水位测针0-300mm
        3.3   毕托管与U型压力计
4.电源:单相/220V
5.外形尺寸:2500×500×1600(mm)
