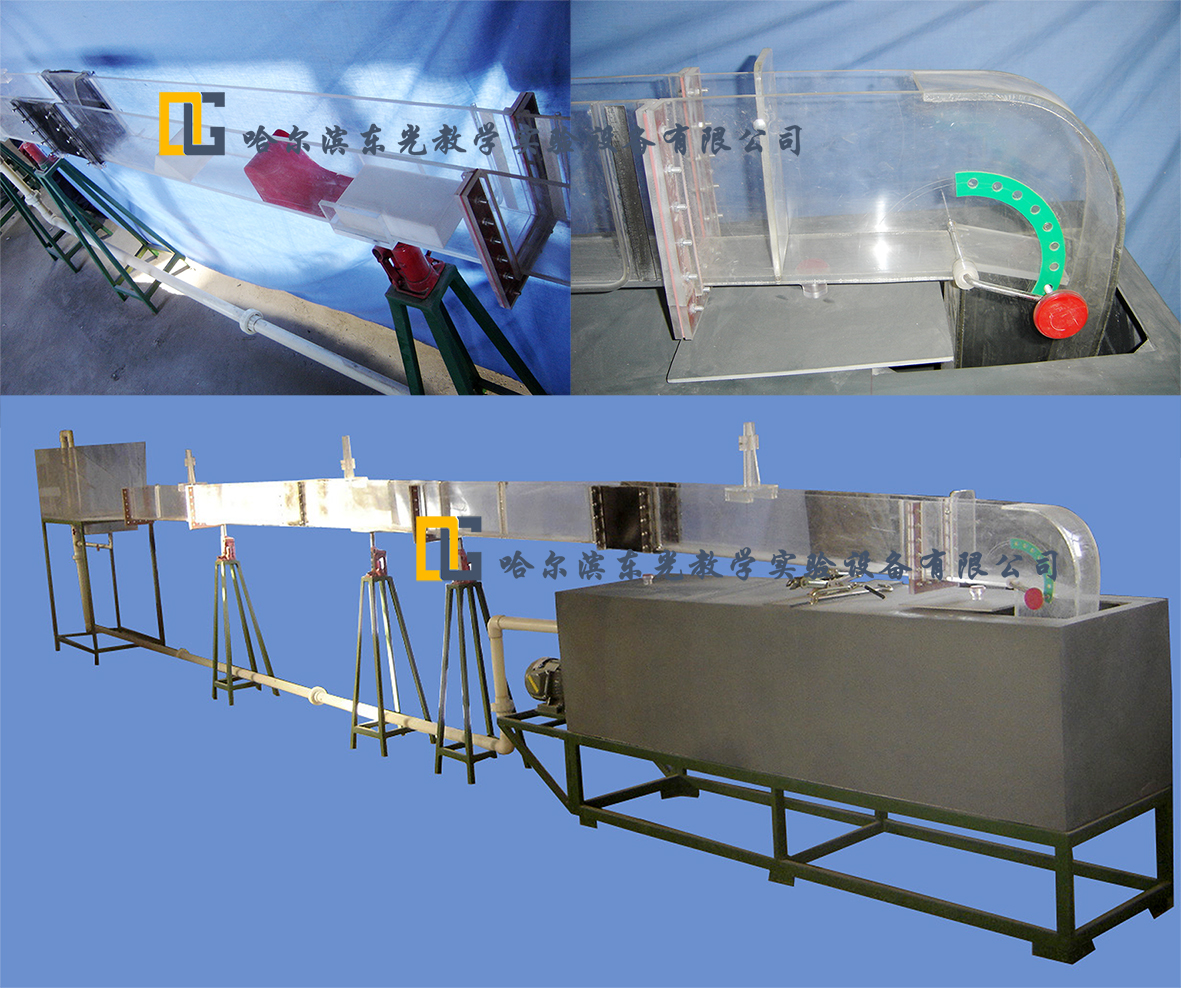

LSP-26 双变坡水渠模拟实验装置
实验功能
本实验装置可进行以下实验：
1、通过观察，加深和巩固棱柱形渠道中恒定非均匀渐变流十二条水面曲线的概念，了解它们的特点、规律及各水面曲线的发生条件与形状。
2、观察渠道底坡变化时水面曲线的衔接情况。
3、在渠道底坡可变的矩形水槽中，放置某一模拟的水工建筑物或改变成不同底坡时，在受边界条件影响的范围内，都会导致原有水流运动状态的改变而形成非均匀流动。
设备配件
• 循环水泵：不锈钢材质，防腐离心式水泵，满足变坡水渠的满水运行状态
• 模拟水渠槽道采用10mm厚度透明有机玻璃制作，利用手动升降机构实现双段可调节坡度，方便改变实验渠道流动角度，全段采用内置变坡设计，避免开放式角度衔接的渗水漏水情况。全段包括：水源槽头及消能池、整流栅、直型槽道、泄水闸门、堰塞模拟（蓄水库）等。
• 配置水位测针、管道式玻璃转子流量计、水平标尺、测流速毕托管及可移动底座、U型压力计
• 堰体模型：三角堰、宽顶堰、实用剖面堰等，有机玻璃材质，吸附式设计，保证在角度或流量过大时不发生位移
• UPVC供水箱，全装置为自循环形式，框架采用304不锈钢材质，局部配有不锈钢台面
设备参数
1. 离心水泵
1.1 功率750W
1.2 扬程 16m
1.3 流量10m3/h
2. 全实验段
2.1 透明有机玻璃
2.2 主实验段不短于5m
2.3 Qd≥2000ml/s
2.4 Qmax=5000ml/s
3. 测量部分
3.1 流量计10m3/h
3.2 水位测针0-300mm
3.3 毕托管与U型压力计
4.电源：单相/220V
5.外形尺寸：12000×500×1600（mm）
