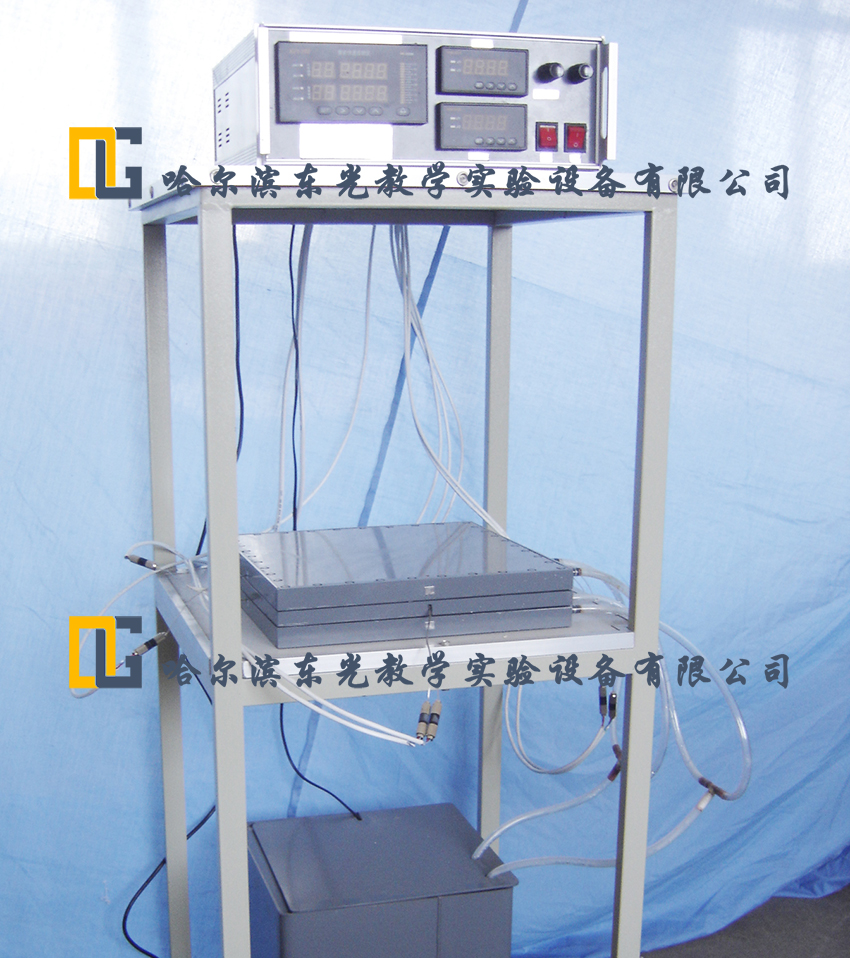

RPB-05 稳态平板法测绝热材料导热系数实验

RPB-05   稳态平板法测绝热材料导热系数实验

实验功能
本实验台根据一维稳态情况下通过平板的导热量，平板两面的温差成正比和平板的厚度成反比，以及和导热系数成正比的关系设计的。通过实验测定实验材料导热系数与测试的关系。

设备配件
•   加热器：主加热为100Ω薄膜加热片、辅加热为50Ω薄膜加热片
•   保温板层：δ3铜板材质，循环水均温层
•   温度采集装置：采用K分度热电偶传感器时时采集温度，采集精度1%，通过数显仪表输出显示
•   仪表：多功能智能巡检仪表，即时温度、功率等数据显示，显示精度1%；主加热与辅助加热数显电压
•   预置试件：UPVC板材300×300×10（mm）
•   循环水箱：UPVC板材
•   防腐水泵：扬程≥3m；流量≥20L/min
•   电控箱体：喷涂铝架机箱，内置电子元器件与配线，设有安全保护断电装置
•   设备连接件：进口硅胶软管
•   实验桌台框架：不锈钢框架与台面，配有可移动与锁止脚轮

设备参数
1.加热范围：0～80℃
2.电压：0～100V
3.水泵
        3.1扬程≥3m
        3.2流量≥20L/min
4.功率：500W
        4.1   测量功率：0-25W
5.电源：单相/220V
6.外形尺寸：（台式）
600×600×1400（mm）
