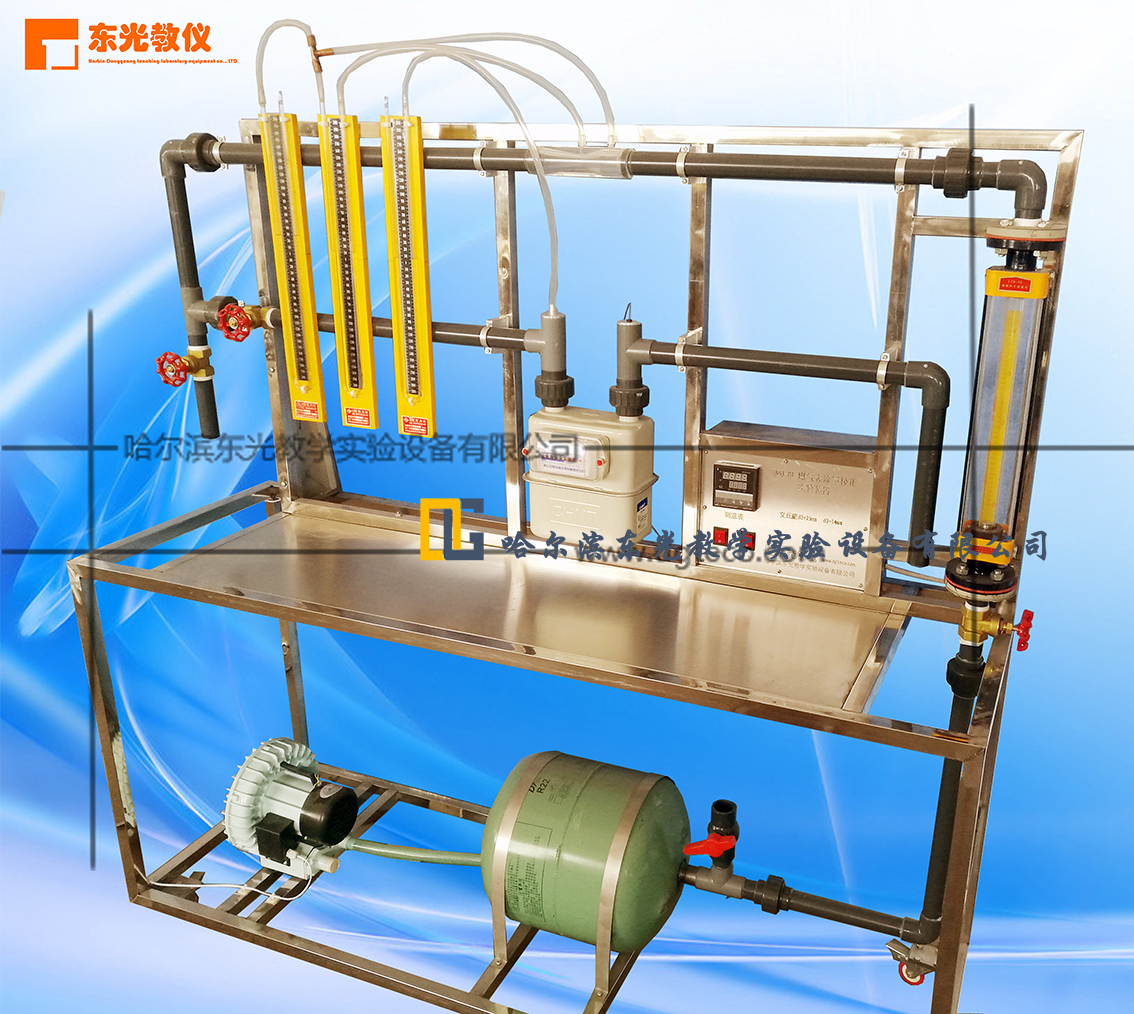

QMQ-01 煤气表流量校正实验装置

QMQ-01 煤气表流量校正实验装置

实验功能

本实验是通过不同种类的气体流量计对家用液化石油气表的流量进行校验。实验气体采用空气做为气源，可以安全便利的模拟液化石油气在管道和流量计中的流通和校验过程。
    实验配件中采用生活中常见的煤气表做为被校正对象，采用气体测量常用的气体浮子流量计、文丘里流量计及U型压差计贴近实际应用，与实际工程应用手段同步。
本实验可开设实验项目：
1.熟悉和掌握利用不同流量计测量气体流量的方法。
2.掌握标准液化石油气表的计量和使用。
3.分析各种流量测量方法的误差产生机理，研究对误差值的修正方法。
本实验可拓展实验项目：管道等局部配件阻力的影响。

设备配件
• 计量配件：G2.5S液化气流量表、LZB-15气体转子流量计、文丘里流量计、U型压力计±2000Pa 、智能温度、探入式热电偶测温
• 主要部件：漩涡式气泵、稳压罐（压力容器0.02m3）、过载减压阀、调节阀及UPVC连接管路、不锈钢实验台框架可移动锁止

设备参数

1. 液化气流量表
    1.1   公称流量2.5 m3/h
    1.2   压力范围0.5-50KPa
    1.3 最小读数0.0002 m3
2. 气体流量计
    2.1流量范围0.4-4 m3/h
    2.2耐压101.32Kpa
3. 气泵
    3.1 风压≤7.5kPa
    3.2 风量≤12m3/h
    3.3 功率120W
4. 温度测量
    4.1 测温范围-200℃-1800℃
    4.2 精度0.5级+1
5.电源：220V/50HZ
6.外形尺寸：
1600×600×1600（mm）
