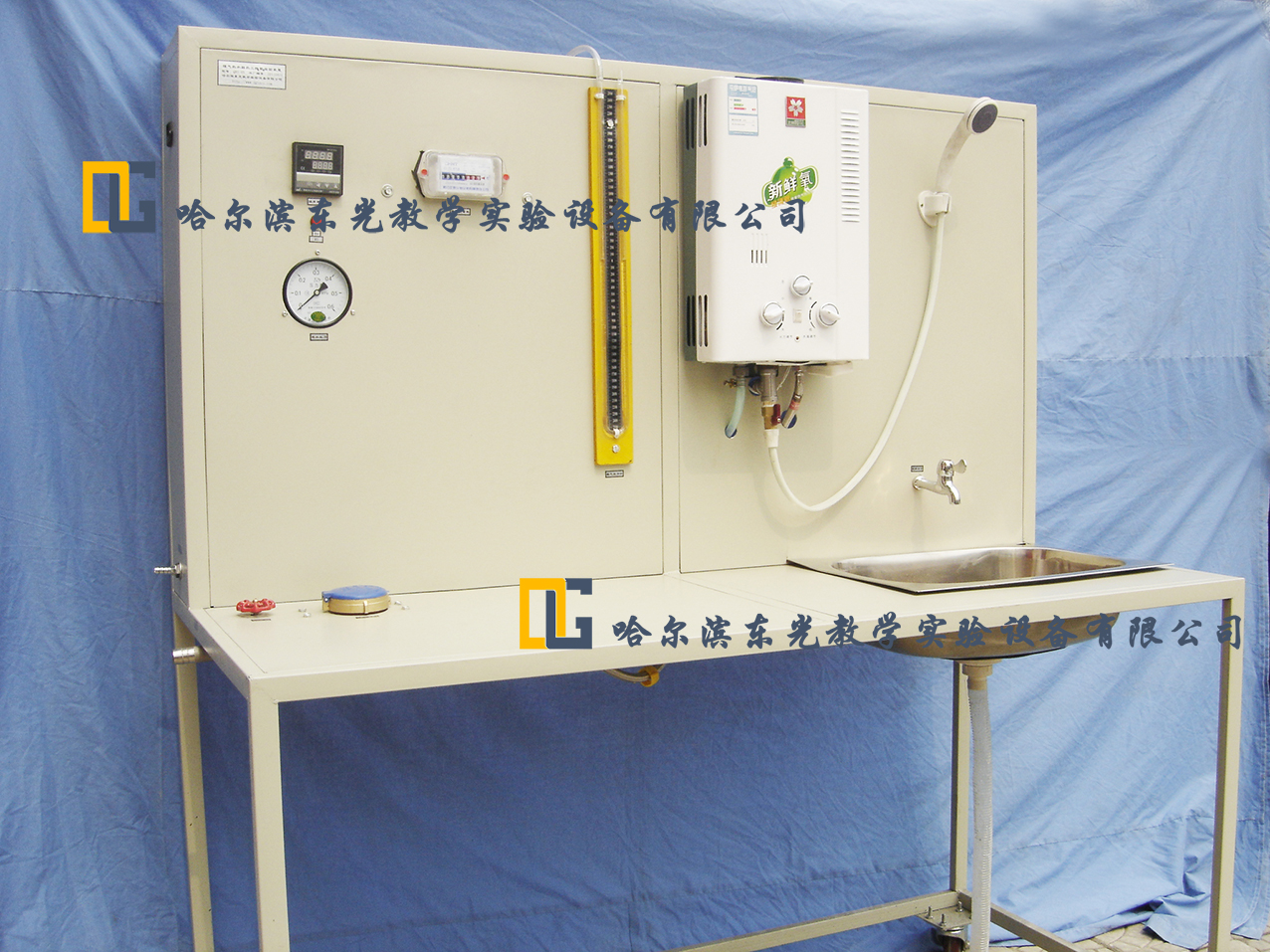

QRS-05 家用燃气热水器热工性能试验台

QRS-05 家用燃气热水器热工性能试验台

实验功能

燃气热水器是民用常见热水器的一种，具有即时加热水温的功能，并可以相对稳定的维持热水供给。但是，相对于其它电热类热水器而言，燃气的安全性不稳定。本实验台采用家用燃气热水器，并通过测定燃气快速热水器的热负荷，热效率，了解快速热水器的结构及工作原理，初步掌握对燃气热水器的热工性能测试技术。
本实验台还可进行拓展性实验：燃气热值的测量、烟气分析等，该拓展性实验验需要相应的测量和检测仪器配合使用，用户需另行准备。

设备配件

• 燃气热水器（可控温、控量，额定燃气压力12T2000Pa/20Y2800Pa，50mm强排烟管）
• 燃气流量表（G2.5S液化气流量表、OIML R31：1995、GB/T6968-1997 B级标准及JJG577-2005标准）
• 液体压力表
• U型压力计±3000Pa
• 调压器（国家标准CJ50-2008，进口压力0.03~1.56Mpa、出口压力2.80±0.50KPa、额定流量0.6m3/h）
• 不锈钢实验台框架可移动锁止

设备参数

1.燃气热水器
    1.1额定产热水量6~8L/min
    1.2进水流量0.02~0.8m3h
    1.3热负荷16Kw
2. 燃气流量表
    2.1公称流量2.5 m3/h
    2.2压力范围0.5-50KPa
    2.3精度：0.2%
3. 转子流量计16-160L/h
4. 温度仪表
    3.1 测温范围-200℃-1800℃
    3.2 精度0.5级+1
5. 压力表
    4.1   测压范围0~0.6MPa
    4.2   精度1.6级
6.电源：220V/50Hz
7.外形尺寸：
1600×600×1600（mm）
