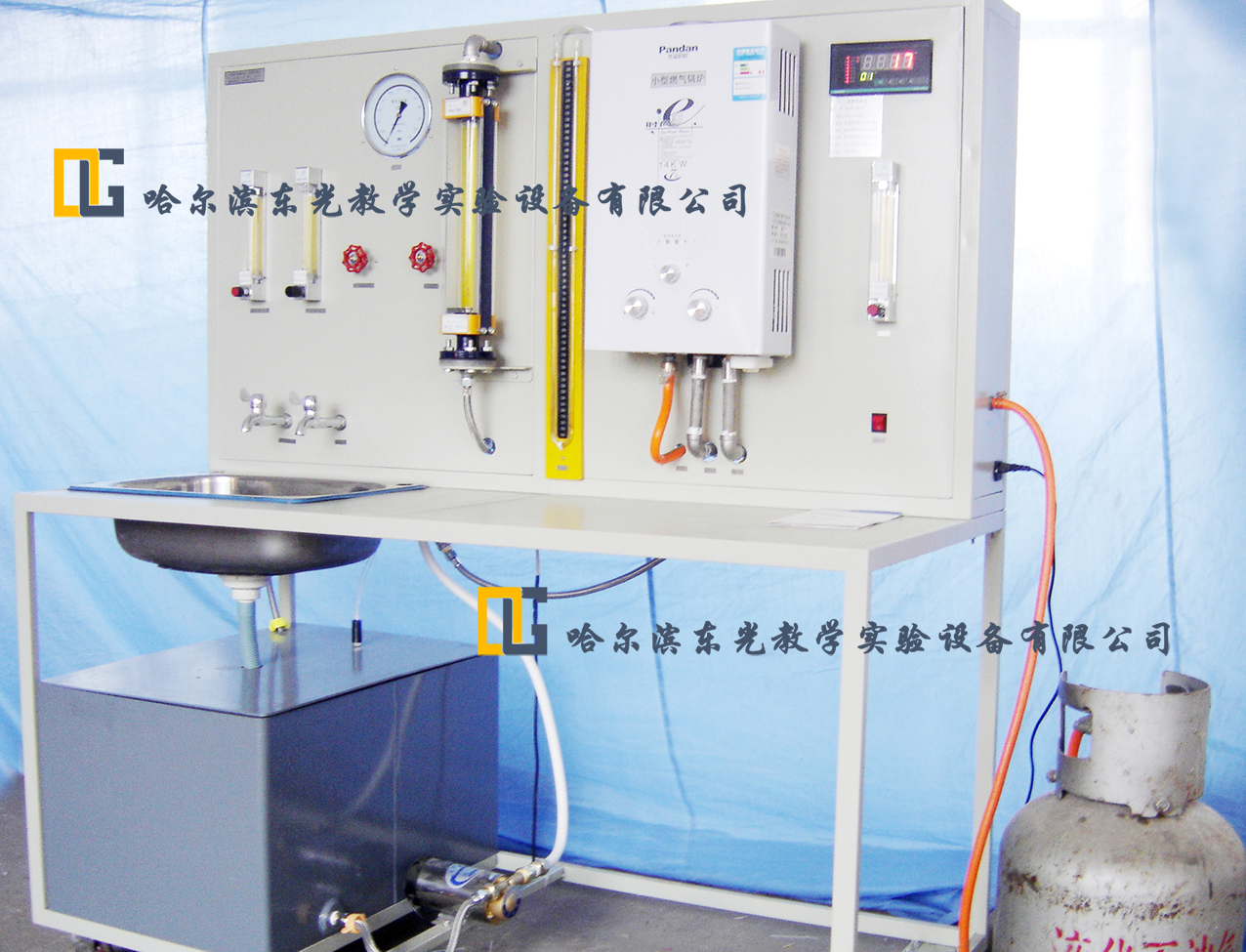

QRG-06 小型燃气锅炉热工性能实验

QRG-06 小型燃气锅炉热工性能实验

实验功能

通过测定锅炉热效率与烟气中有害物含量，了解气体燃烧的热工特性，同时学习如何调整燃料与空气的配比，使燃烧保持最佳状态。另外通过锅炉热平衡计算，可以确定最佳工况，从而保证锅炉在热效率最高、有害物排出量最小的条件下工作。
本实验台可进行实验项目：
可测试小型燃气锅炉的热效率、热流量等热工性能。

设备配件

• 燃气锅炉：强制排风，天然气介质
• 钎焊板式换热器、不锈钢材质、耐压1.6MPa
• G2.5S液化气流量表（OIML R31：1995、GB/T6968-1997 B级标准及JJG577-2005标准）
• U型压力计±3000Pa、玻璃转子流量计、水压表
• 储水箱与管道增压泵、连接管路
• 不锈钢实验台框架，可移动锁止

设备参数

1. 燃气锅炉
    1.1 额定压力2000Pa
    1.2 热输入7~16Kw
    1.3 热输出6~14.4Kw
    1.4 热水产率∆T25℃ 时8L/min
2. 气体流量计
    2.1 公称流量2.5 m3/h
    2.2 压力范围0.5-50KPa
    2.3 精度0.2%
3. 流量计16~160L/h
4. 压力0~0.6MPa、精度1.6级
5. 温度巡检：精度0.2%FS±1
6. 管道增压泵
    6.1 流量10L/min
    6.2 扬程8~10m
7.电源：220V/250W
8.外形尺寸：
1600×600×1600（mm）
