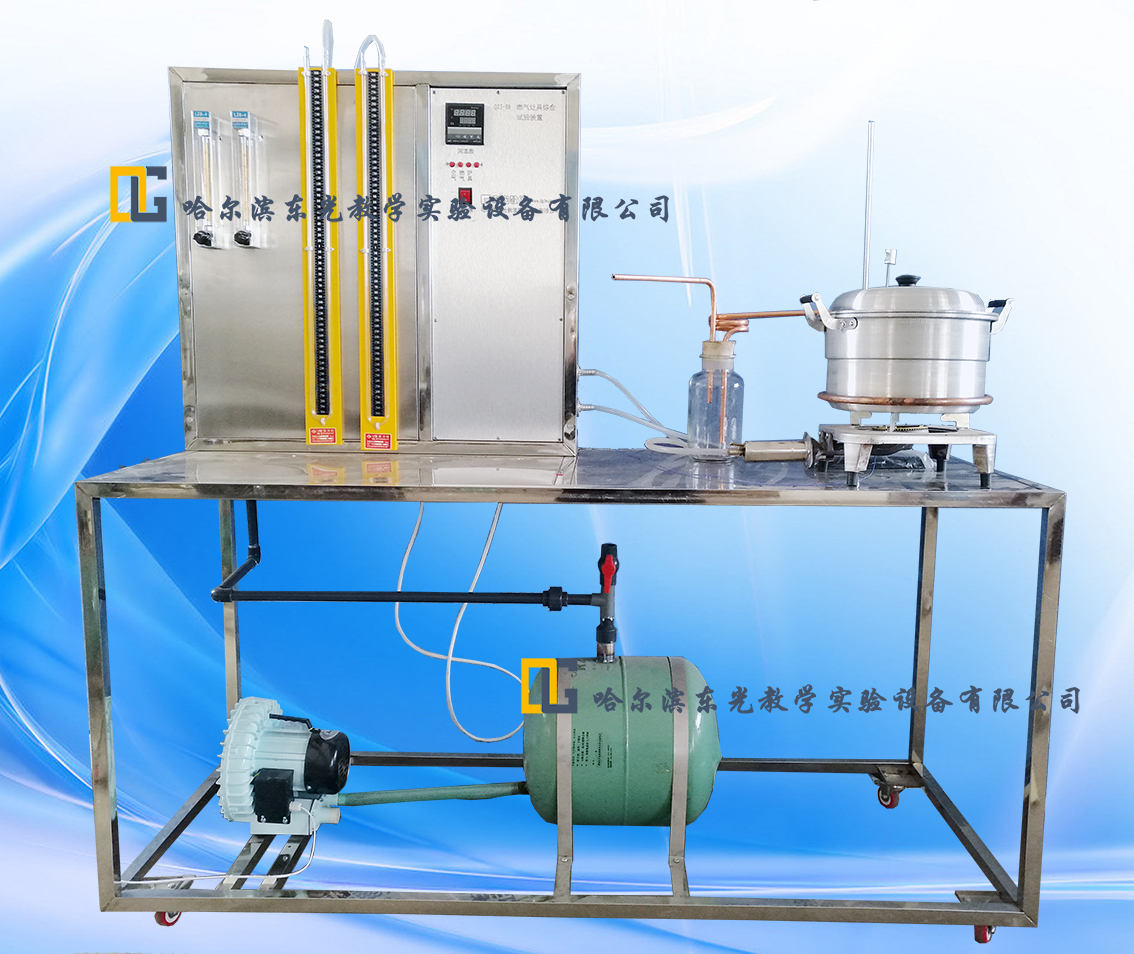

QZJ-08 大气燃烧器（灶具）热工性能测定装置

QZJ-08 大气燃烧器（灶具）热工性能测定装置

实验功能

热流量(热负荷)、热效率及烟气中一氧化碳含量是评价家用燃气灶具性能的重要指标。热流量反映了灶具的加热能力，热效率反映了热量的有效利用率，烟气中一氧化碳含量既反映烟气不完全燃烧程度，同时也反映了烟气对人体的危害程度。通过本实验测定家用燃气灶具的热流量、热效率及烟气中一氧化碳含量，并根据国家标准对各项性能予以判定。
要求掌握燃气灶具主要性能测定的方法，了解国家标准对各项性能的要求。

设备配件

• 燃烧器（采用家用燃气灶具）、被测铝制锅体、气体加湿器（玻璃广口瓶、紫铜盘管）、容积约0.02m3罐式稳压器、120W漩涡式气泵
• U型压力计±2000Pa、LZB-10气体流量计、LZB-4液体流量计、热电偶测量温度及智能仪表显示、精密水银温度计两支（0～50℃；50～100℃，最小刻度0.1℃）
• 不锈钢实验台框架，可移动锁止

设备参数

1. 测体铝制锅体
    1.1 直径1：22mm
    1.2 直径2： 24mm
    1.3 直径3： 26mm
2. 转子流量计
    2.1 气体 0.4~4m3/h
    2.2 液体25~250L/h
3.气泵
    3.1 风压≤7.5kPa
    3.2 风量≤12m3/h
4. 温度计
    4.1 量程0～50℃；50～100℃
    4.2 精度：0.1℃
5.电源：单相/220V，16A
6.外形尺寸：
1600×600×1600（mm）
