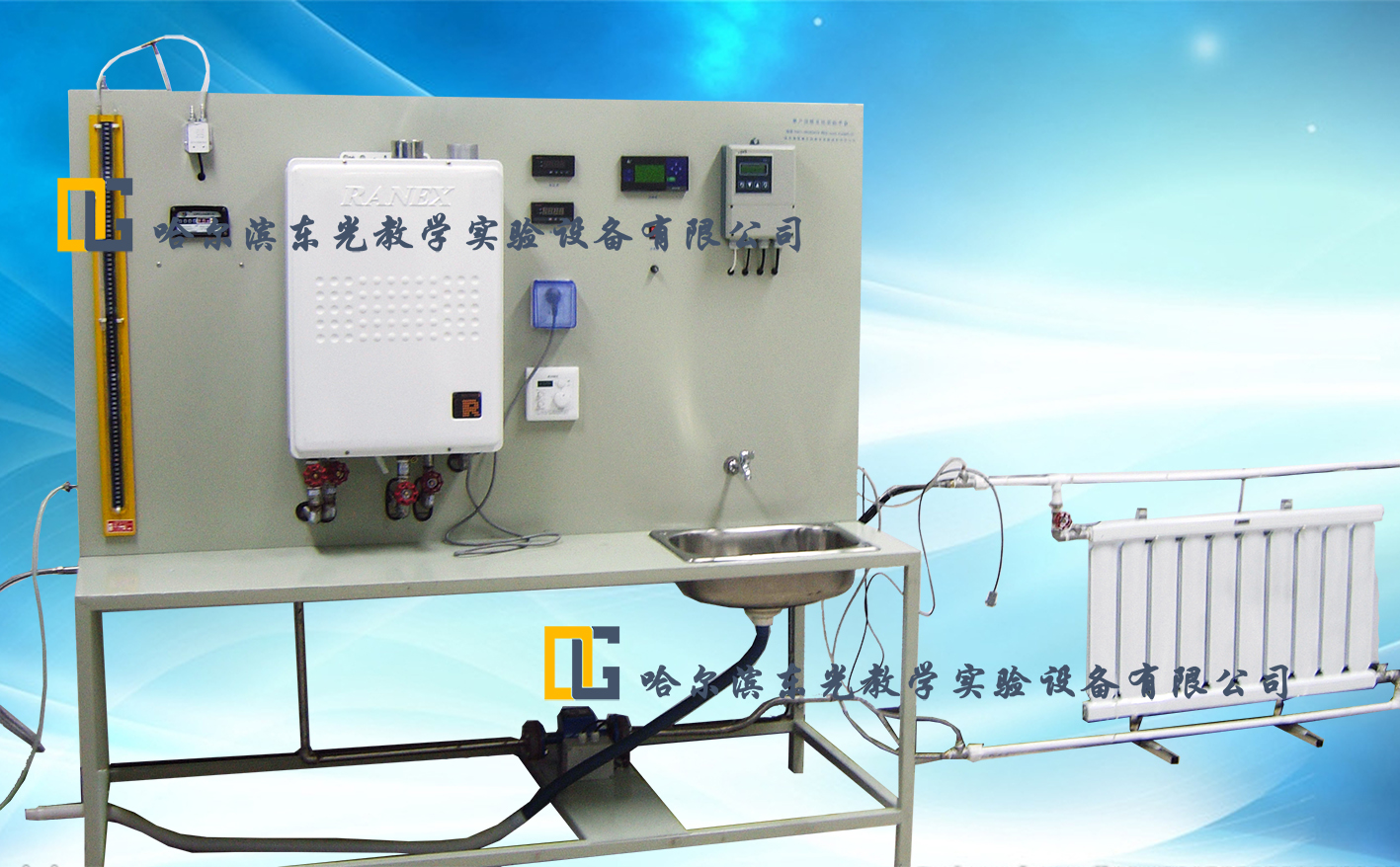

QGR-10 燃气供热及散热器热工性能实验台

QGR-10 燃气供热及散热器热工性能实验台

实验功能

本实验台集合燃气锅炉、锅炉供暖、散热器性能等多种实验于一体，可丰富实验教学内容，全面了解燃气锅炉供热流程。
本实验台可进行以下实验项目：
1. 了解和掌握燃气单户采暖系统的组成和运行。
2. 燃气锅炉的热流量、热平衡、热效率的测试。
3. 了解在实验室环境下测定散热器热工性能的原理，掌握以热水为热媒时的散热器的传热系数的影响因素及计算公式的确定方法。

设备配件

• 燃气锅炉：强制排风，天然气介质
• 铜铝复合散热器（ h=600mm ）
• G2.5S液化气流量表（OIML R31：1995、GB/T6968-1997 B级标准及JJG577-2005标准）
• U型压力计±3000Pa、LZB-10转子流量计（液体）、压力表
• 增压泵（流量10L/min、扬程8~10m）
• 不锈钢实验台框架

设备参数

1.燃气锅炉
    1.1 额定压力2000Pa
    1.2 热输入7~16Kw
    1.3 热输出6~14.4Kw
    1.4 热水产率∆T25℃ 时8L/min
2. 散热器
    2.1 工作压力1MPa
    2.2 散热面积1.6m2/片
    2.3 散热量178W/片
3. 燃气流量
    3.1公称流量2.5 m3/h
    3.2 压力范围0.5-50KPa
    3.3 精度0.2%
4. 水流量与压力测量
    4.1 流量计16~160L/h
    4.2 压力0~0.6MPa、精度1.6级
5.电源：单相/220V，100W
6.外形尺寸：2000×600×1600（mm）
