ZLK-18 一机两库教学系统实验台

ZLK-18 一机两库教学系统实验台

实验功能

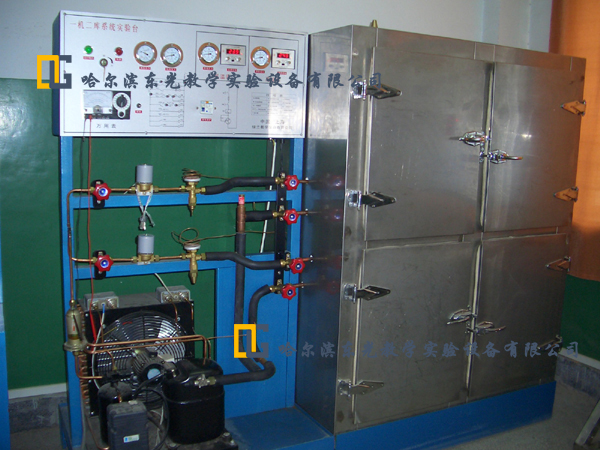

本装置是对小型冷库系统的真实模拟，是一套一机两库的制冷系统。其通过一台压缩机同时对两个不同库温的冷库提供冷源，其中高温库要求在5度左右，低温库要求在-15度左右。本实验从制冷系统到电气控制系统都围绕着教学而进行设计施工的，并可以通过一定的调节作用让学生彻底了解蒸发压力调节阀在系统中所起的关键作用。

设备配件

• 制冷系统：电磁阀，热力膨胀阀，手阀，蒸发压力调节阀，制冷压缩机、冷凝器等
• 测试系统：被测高温机库及低温机库、智能温度数显表、电流电压表及控制开关、压力表（-0.1-2.5 Mpa）
• 不锈钢实验台框架

设备参数

1.压力参数
    1.1吸气压力-0.1~1.6MPa
    1.2排气压力-0.1~2.5MPa
    1.3压差0~100 Pa
2.环境温度5～150℃
3.环境湿度 25~90%
4.电流0~20A
5.电压0~750V
6. 功率：6Kw
7.电源：三相/380V
8.外形尺寸：
2500×600×1700（mm）
