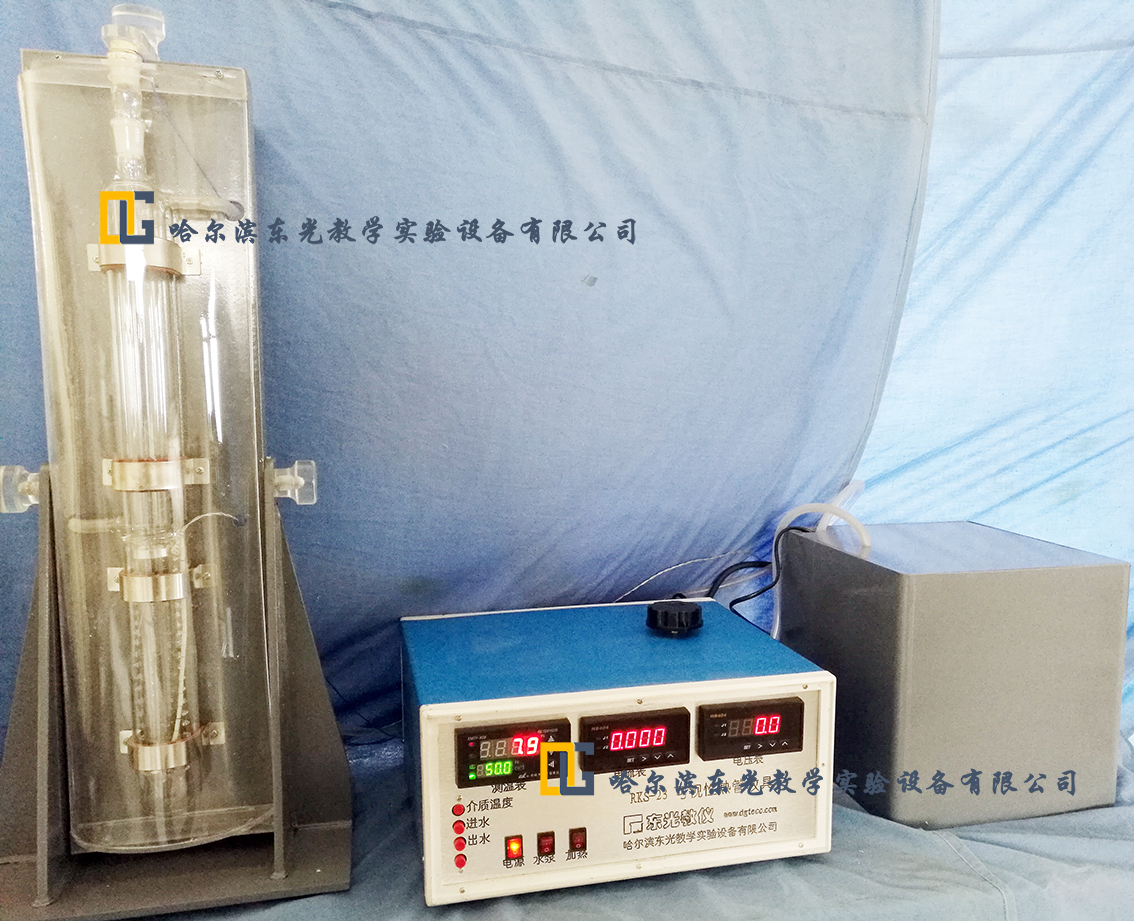

RKS-23 可视性热管教具

RKS-23 可视性热管教具

实验功能

热管是一种新型传热元件，它具有体积小，传热效率高等特点，在能源、医疗、化工、暖通、电子设备、宇航等领域都得到广泛应用。因此，对热管及其换热设备的研究正不断为人们所重视。可视性热管教具是我厂在传热学教学中为讲解高效元件和高效传热机理而开发制作的教学效果较好的教具之一。
1、可供学生形象的观察到热管的传热过程和热管内部工质（丙酮）的沸腾和凝结现象（沸腾现象属小容积和较小汽化核心情况下的泡态沸腾）。
2、利用置于玻璃管中心的“测量井”，可测量到热管的“等温性”。
3、通过对热管端加热电功率和冷端水套内冷却水吸收热量的测量及热平衡计算，可使学生掌握简单的热工测量技术和所用热工仅表的使用方法。
4、本教具的热管可以转动其侧斜角度，以便讲解“重力热管”的工作条件及其对传热性能的影响。
5、本教具的热管在其真空度下降时，可以进行修复再生，也可以根据演示需要更换热管的工质（例如氟利昂、乙醚、乙醇等），其操作方法简便，用户均可掌握。

设备配件

•玻璃管本体、水套、加热丝、水泵、蓄水箱
• 测试系统：测温热电偶、测量井、进水热电偶、出水热电偶
• 电控系统：调压器、数显电流表、数显电压表、智能数显温度表

设备参数

1. 电源：单相/220V
2.外形尺寸：（台式）
1200×500×800（mm）
