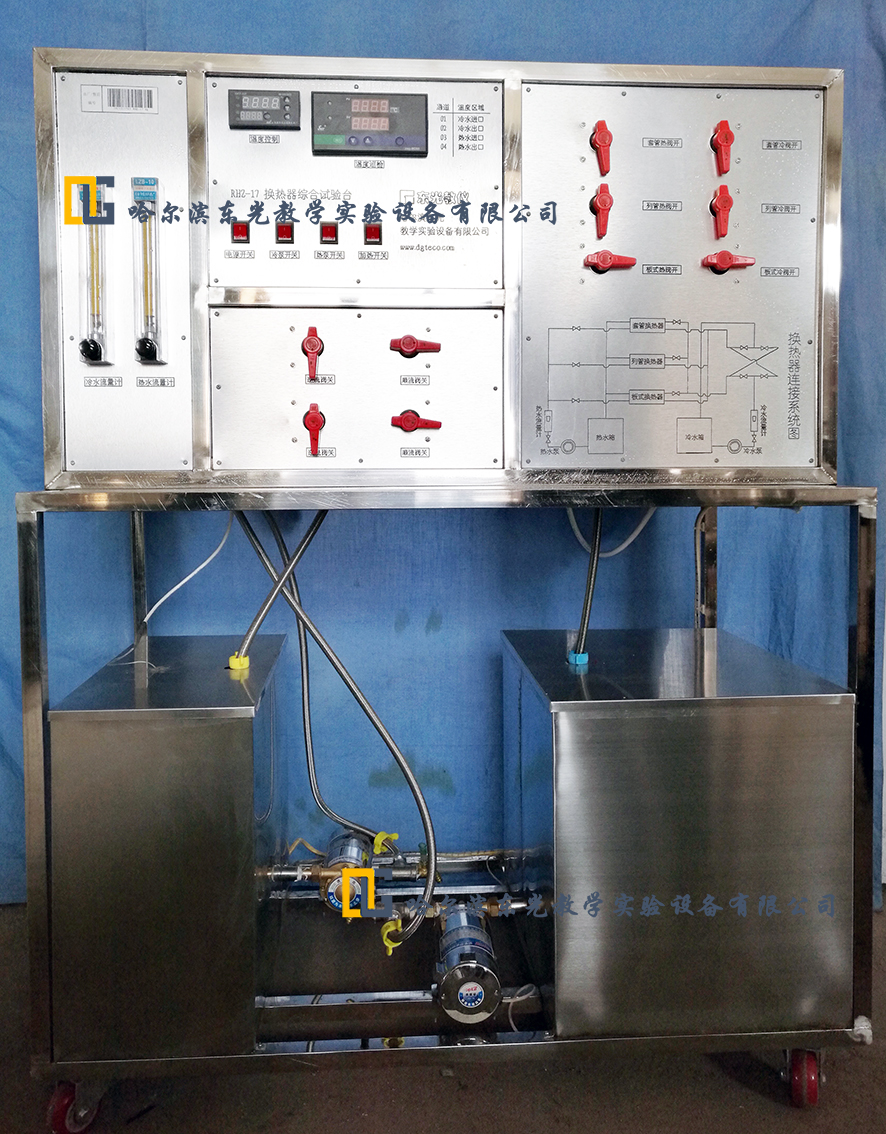

RHZ-17 换热器综合试验台

RHZ-17 换热器综合试验台

实验功能

实验台可更换三种不同换热器，通过热流体与冷流体的分别流动，进行热交换，实测出流体的流量及温度等有关数据，计算出热交换的热量及对数平均温差，分析换热器的传热状况，比较顺流和逆流的差别，本台为水-水换热实验。

设备配件

•换热器Ⅰ（套管式）、换热器Ⅱ（板式）、换热器Ⅲ（列管式）、顺逆流转换阀组、控制调节阀门及管路
• 水箱与加热系统：电加热水箱、热水泵
• 测试系统：流量计、水箱恒温控制仪、数显温度智能仪表、热电偶、
• 不锈钢实验台框架，可移动锁止

设备参数

1.运行参数
    1.1流量16-160 L/h
    1.2温度0～80℃
2. 水泵
    2.1流量2m³/h
    2.2扬程8 m
3. 功率5KW
4.电源：三相/380V
5.外形尺寸：
1200×600×1600（mm）
