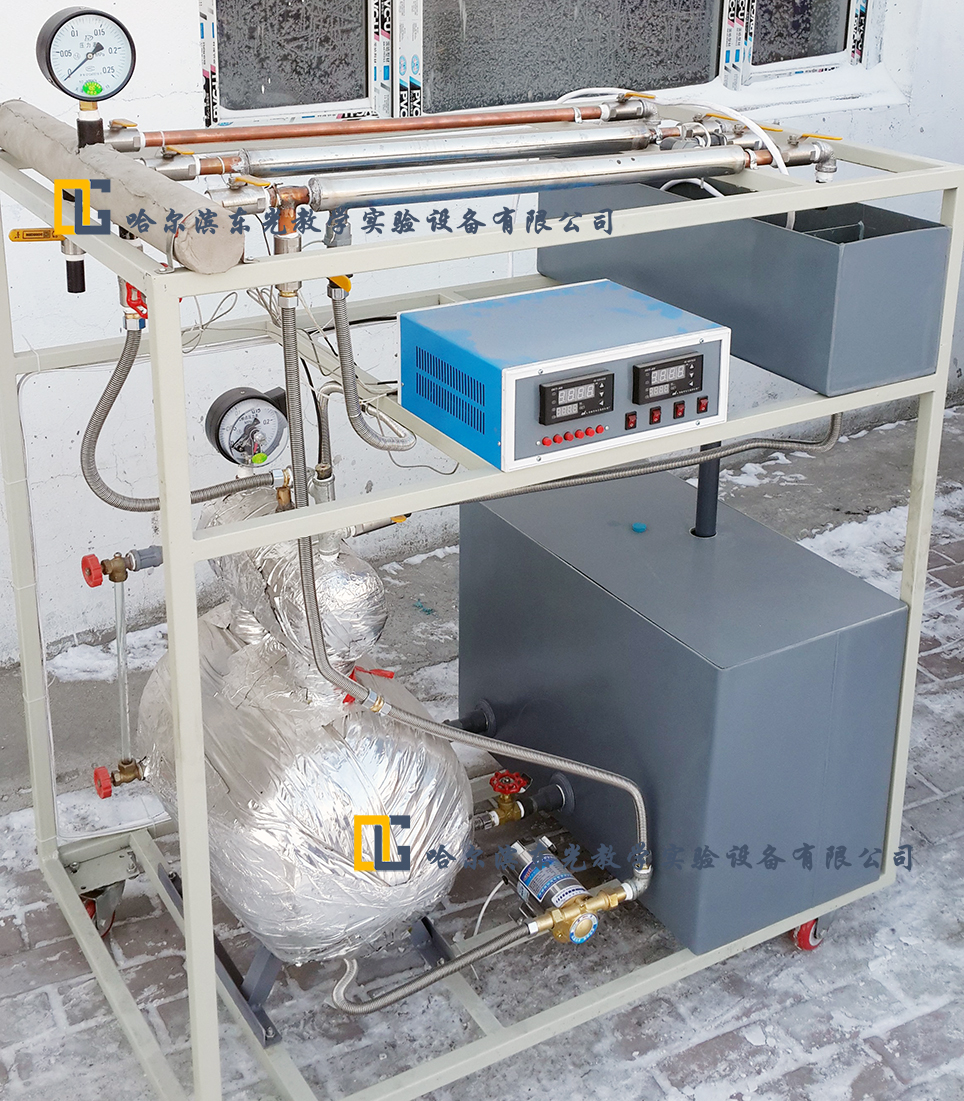

RLJ-28 裸管和绝热管传热实验台

RLJ-28 裸管和绝热管传热实验台

实验功能

本实验采用一组垂直安装的蒸汽管，其中有裸蒸汽管、固体材料保温的蒸汽管和空气或真空夹层保温的蒸汽管，实验测定这三种蒸汽管的热损失速度、裸蒸汽管向周围无限空间的给热系数、固体保温材料的导热系数和空气（或真空）夹层保温管的等效导热系数。通过实验加深对传热过程基本原理的理解，进而掌握解决机理复杂的传热过程的实验研究和数据处理方法。

设备配件

• 固体材料保温管、夹层保温管 、放空阀门 、蒸气包 、蒸气发生器   、注水槽 、冷井
• 测试系统：压力表、压力控制表、热电偶测温、智能温度仪表、液位计
• 不锈钢实验台框架，可移动锁止

设备参数

1. 实验段
    2.1 压力0-2.5mpa
    2.2 凝结水量0-0.7kg
    2.3 凝水时间45分钟
2. 蒸汽发生器
    2.1 压力0.3mpa
    2.2 加热功率>7.5kw
3. 功率：8KW
4.电源：三相/380V
5.外形尺寸：
1600×1000×1400（mm）
