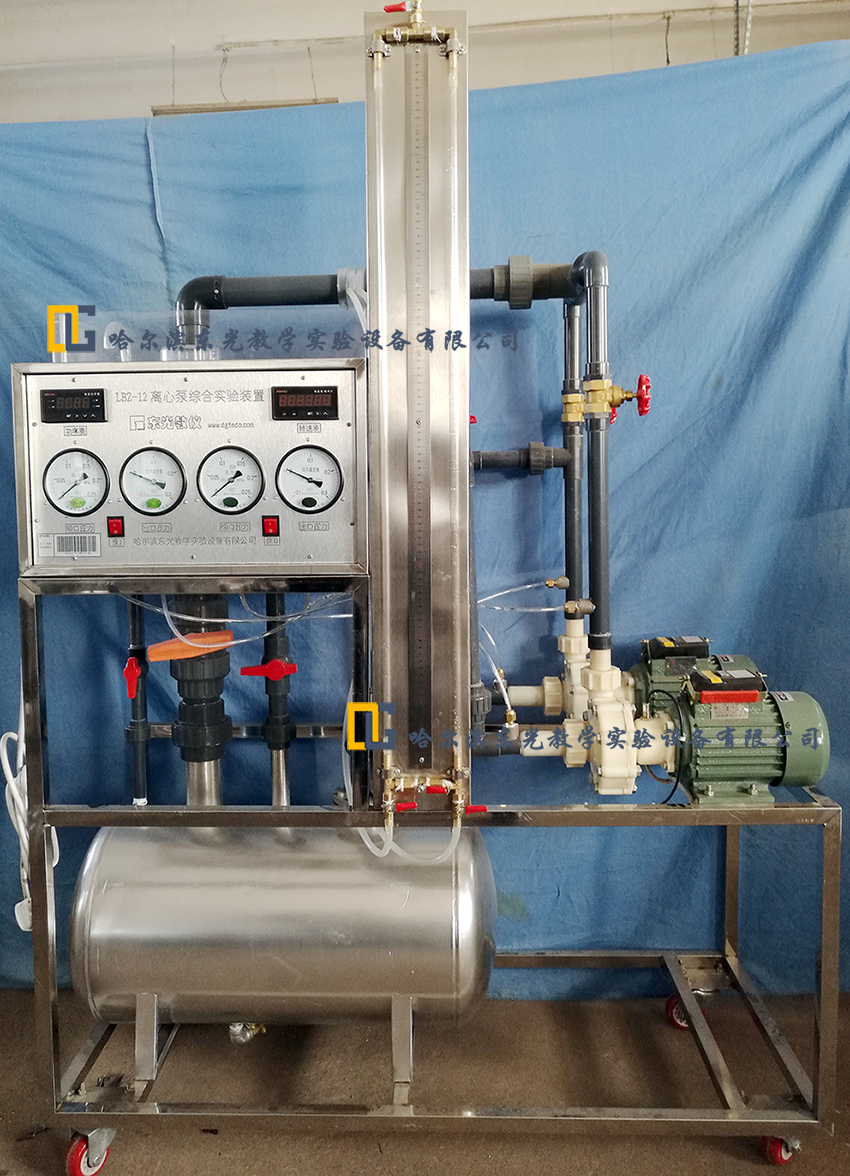

LBZ-12 离心泵综合实验装置

LBZ-12   离心泵综合实验装置

实验功能

本实验台综合以下实验项目：泵特性曲线（H—Q曲线、N—Q曲线、n—Q曲线）实验；泵汽蚀余量实验；泵串并联实验，并通过测量实现获取数据进行计算，绘制曲线等功能。

设备配件

•   离心式防腐水泵，配置2台，任意单泵开启可做
特性曲线实验，双泵开启可做串并联实验
•   透明有机玻璃材质的计量水箱
•   不锈钢压力容器罐体，连接管道采用不锈钢管
•    压力测量端为每台离心泵配备压力表和真空压
力表各1块
•    每台离心泵的功率由LED数字智能功率表显示
•    管道流速测量采用孔板或文丘里流量计，由压
力传感器采集数据，通过巡检仪表显示读数
•   不锈钢电器控制箱体，内置电子元器件均为正泰或施耐德品牌，箱体无外接端子，并进行防溅水处理
•不锈钢实验台框架，可移动锁止设计


设备参数

1.   离心泵
        1.1   流量3m³/h
        1.2   扬程6m
        1.3   功率750W
2.   压力测量
        2.1   标准压力表0-0.25mpa
        2.2真空压力表（-0.1mPa）
3.   电流范围0－0.35A
4.   功率1.5Kw
5.电源：单相/220V
6.外形尺寸：
1600×600×1800（mm）
