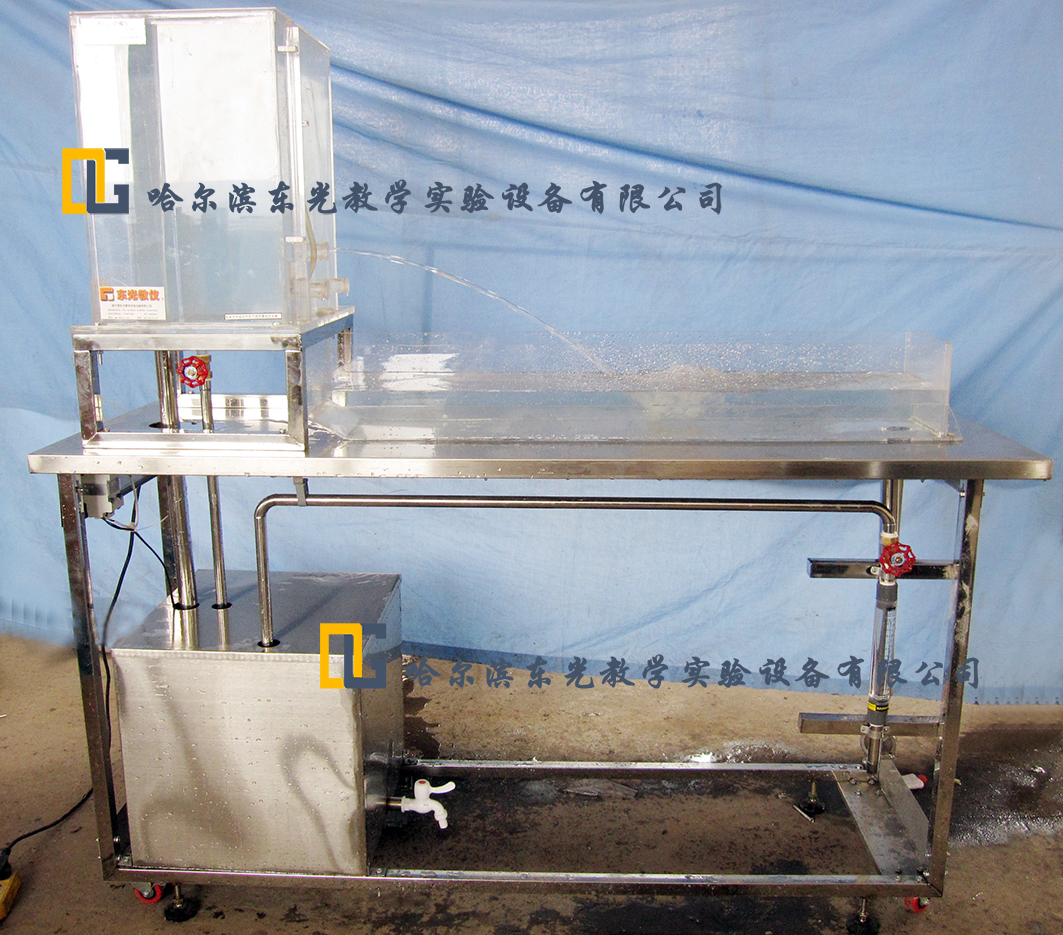

LKG-09 孔口与管嘴出流实验装置

LKG-09   孔口与管嘴出流实验装置

实验功能

本实验台可测定：孔口、管嘴自由出流的各项系数：收缩系数ε，流量系数，流速系数和阻力系数。
可做等径孔口和管嘴在相同水深下的出流对比实验，定性、定量试验；并可观察测试管嘴的负压值。
演示孔口与管嘴间不同孔口间的出流现象。

设备配件

•   恒压水箱采用透明有机玻璃材质制作，内置溢流板、稳压筛板及高低位溢流水孔
•   孔口与管嘴包括：圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔，孔径12mm，管嘴与孔口切换采用旋板设计，水流不泄漏，不迸溅
•   接水盘与计量水箱采用有机玻璃制作，附带标尺
•   UPVC材质水箱，内置供水用潜水泵，管道采用UPVC饮用水标准管，自循环设计
•   测压板与标尺均为有机玻璃材质制作，直观读取mmH2O
•   实验桌台框架：不锈钢框架，配有可移动与锁止脚轮

设备参数

1.   恒压水箱
        1.1   容积≥30L
        1.2   有机玻璃材质
2.   水泵
        2.1   功率   90W
        2.2   扬程   10m
        2.3   流量   12L/min
3.电源：单相/220V
4.外形尺寸：
1600×500×1700（mm）
