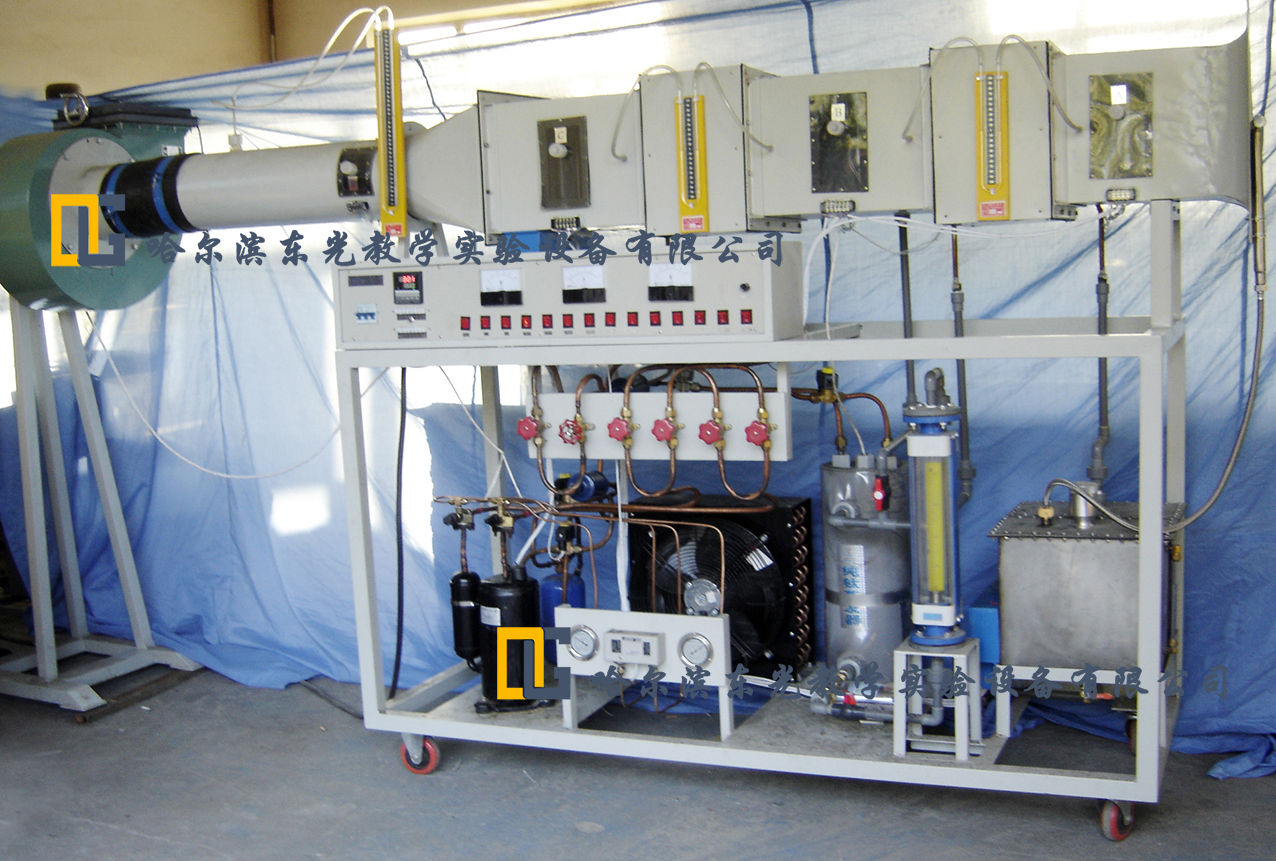

KZR-05 制冷换热综合实验台

KZR-05 制冷换热综合实验台

实验功能

主要用于直流空调过程演示实验，通过实测的温度、压力、风量，计算出空调过程热量及热平衡误差。通过实验测得的风量、压力、功率等参数，测定制冷压缩机性能。通过改变风量、温度、流量工况、测定换热器（加热器、表冷器）性能实验。

设备配件

• 制冷系统：制冷压缩机组、冷凝器、蒸发器、离心风机、超压保护装置
• 制热系统：电热加湿装置（蛇形电热管/1000W）、一次及二次加热装置（蛇形电热管/1000W）
• 测试系统：压力表（-0.1-2.5 Mpa） 、流量计（转子流量计0-1000 L/h） 、测温热电偶（K分度）、功率测量装置（数显电流表、数显电压表）、风量测量装置（笛形管）
•空调模拟风道：PVC风道，透明视窗，便于内部结构系统观察
• 不锈钢实验台框架，可移动锁止

设备参数

1.压力参数
    1.1吸气压力-0.1~1.6MPa
    1.2排气压力-0.1~2.5MPa
    1.3压差0~100 Pa
2.温度-15～150℃
3.流量16—160 I/h
4.电流0~20A
5.电压0~750V
6. 功率：5Kw
7.电源：三相/380V
8.外形尺寸：
4500×600×1700（mm）
